140МТР50.9
ТЕХНИЧЕСКИ ПАРАМЕТРИ
| n=1450 min-1 |
| Помпа тип | Q
l/s | H
m | η
% | NPSH
m | P
kW | D2
mm | | 140МТР50.9 | 100 | 513 | 71 | 2 | 1000 | 435 | 140 | 450 | 78 | 3 | 180 | 333 | 69 | 4 |
ХАРАКТЕРНИ КРИВИ
ГАБАРИТНИ И ПРИСЪЕДИНИТЕЛНИ РАЗМЕРИ НА ПОМПАпомпа тип | LA | LB | LC | LD | LE | LF | маса, кг | 140МТР50.9 | 672 | 1519 | 1369 | 1599 | 747 | 2789 | 3505 |
ГАБАРИТНИ ЧЕРТЕЖ НА ПОМПА
ГАБАРИТНИ И ПРИСЪЕДИНИТЕЛНИ РАЗМЕРИ НА ПОМПЕН АГРЕГАТАгрегат | Р, kW | LA | LB | LC | LD | BA | BB | BC | HA | HB | HC | маса, кг | 140MTР50.9 | 1000 | 4635 | 598 | 1519 | 747 | 570 | 1150 | 1250 | 1275 | 740 | 1265 | 6935 |
ГАБАРИТНИ ЧЕРТЕЖ НА ПОМПЕН АГРЕГАТ

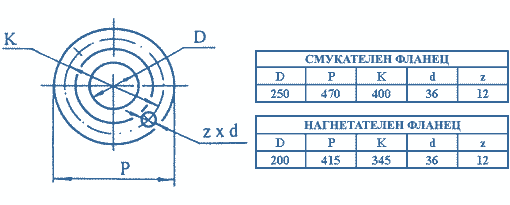

Размери на фланците
|
|
|
