Видинска помпа Помпи за замърсени течности :: Шлакови помпи :: Тип Ш
pumps
помпи шлакови
описание разрез на помпа диаграма технически данни

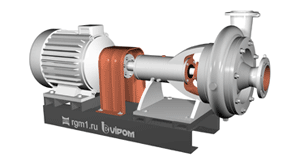

помпен агрегат тип Ш       Едностъпалните центробежни помпи тип Ш са предназначени за транспортиране на химически неутрални шламови и шахтни води и кашообразни течности с температура до 80°С.
      Простотата и надеждната конструкция осигуряват безупречна работа и в най-тежки условия. Работното колело е открит тип и изключва възможността от задръстване. Намират приложение в строителството, комуналното стопанство за транспортиране на канализационни течности, в животновъдните ферми, промишлеността и минното дело.
      Задвижват се от трифазни електродвигатели с напрежение 380V и честота 50Hz с честота на въртене 1450 rpm и 2900 rpm. Помпите са за дебит от 5,5 l/s до 50 l/s и напор до 40 m.
      Помпите тип Ш се изработват с лагерно, в което на търкалящи лагери е монтиран вала. На него конзолно е закрепено работното колело. Течността постъпва в помпата по оста на вала и излиза вертикално нагоре. Нагнетателното тяло е с възможност за монтиране в четири положения през 90° в зависимост от условията на експлоатация.
      Основното изпълнение е с насочен на горе изход. Работното колело е открит тип с едностранно засмукване и е закрепен на вала посредством шпонка и гайка фасонна. Между работното колелото и тяло нагнетателно има монтиран специален предпазен диск. При износване той се подменя. Хлабината между него и работното колело е 0,3 до 0,5 mm. Вала се уплътнява чрез салникова набивка монтирана в салникова камера и е защитен от износване в зоната на набивката чрез предпазна втулка. Помпите Ш са монтирани заедно с електродивгателя на обща стоманена рама. Въртящият момент се предава от електродвигателя към помпата с еластичен съединител. Посоката на въртене е обратна на часовниковата гледано от към страната на засмукване.

      Означението на помпите включва следните символи:

50Ш40
50 - номинален дебит в - л/с
Ш - помпи за замърсени води и течности
40 - номинален напор в м

Основните детайли на помпата се произвеждат от следните материали

Детайл на помпата Материално изпълнение
Стандартно
Работно колело, тяло смукателно, тяло нагнетателно, съединител и дискове чугун
Вал и скрепителни елементи стомана
означение на материалите

Максимален размер на неабразивните частици
