45МТР45.5B
ТЕХНИЧЕСКИ ПАРАМЕТРИ
| n=1450 min-1 |
| Помпа тип | Q
l/s | H
m | η
% | NPSH
m | P
kW | D2
mm | | 45МТР45.5B | 33,5 | 215 | 65 | 3 | 160 | 346 | 42,5 | 206 | 73 | 4 | 52,6 | 183 | 68 | 5 |
ХАРАКТЕРНИ КРИВИ
ГАБАРИТНИ И ПРИСЪЕДИНИТЕЛНИ РАЗМЕРИ НА ПОМПАLA | LB | LC | LD | LE | LF | LG | a | BA | BB | ВС | HA | HB | HC | d | s | t | Ds | Dd | маса, кг | 1655 | 351 | 852 | 502 | 752 | 922 | --- | 33 | 440 | 510 | 600 | 780 | 360 | 45 | 65 | 16 | 59 | 150 | 125 | 1301 |

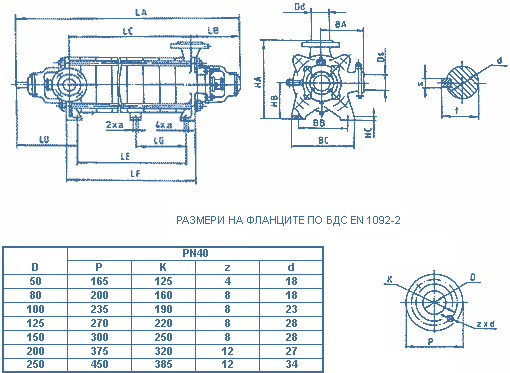

ГАБАРИТНИ ЧЕРТЕЖ НА ПОМПА
ГАБАРИТНИ И ПРИСЪЕДИНИТЕЛНИ РАЗМЕРИ НА ПОМПЕН АГРЕГАТР, kW | LA | LB | LC | LD | LE | LF | a | BA | BB | ВС | HA | HB | HC | маса, кг | 160 | 2985 | 351 | 852 | 454 | 2270 | 1000 | 30 | 440 | 580 | 650 | 1115 | 665 | 1085 | 2565 |
ГАБАРИТНИ ЧЕРТЕЖ НА ПОМПЕН АГРЕГАТ
|
|
