400DT22.02
TECHNISCHE KENNWERTE
| n=1450 min-1 |
| Pumpentyp | Q
l/s | H
m | P
kW |
| 400DT22.02 | 350-450 | 50-35 | 250 |
PUMPEKENNLINIEN
BAU- UND ANSCHLUSSMASSE DER PUMPEZahl der Stufengehäuse
(lange 1= 1600) | Zahl der Stufengehäuse
(kurze 1= 1100) | LC, mm | 1 | 1 | 4100 | 2 | 1 | 570 | 3 | 1 | 7300 | 4 | 1 | 8900 |
BAU- UND ANSCHLUSSMASSE DES PUMPAGGREGATSRegelungswinkel, Grad | Leistung, kW | LD | Dy
( A) | D1
( A) | D
( A) | Zxo
( A) | Dy
( B) | D1
( B) | D
( B) | Zxo
( B) | S | H | =-3°30 | 160 | 2190 | 400 | 840 | 900 | 12x24 | 400 | 495 | 535 | 16x23 | 450 | 770 | 0°, +2°, +3°30 | 250 | 2190 | 400 | 1080 | 1150 | 16x30 | 400 | 495 | 535 | 16xM20 | 550 | 860 | +7°, +10° | 315 | 2190 | 400 | 1080 | 1150 | 16x30 | 400 | 495 | 535 | 16xM20 | 550 | 860 |

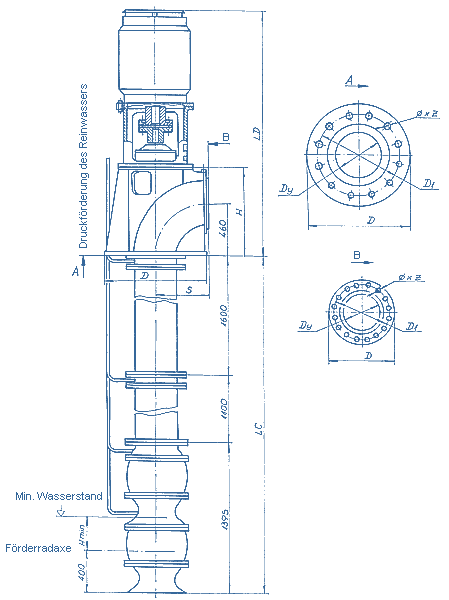

MASSBILD DES PUMPAGGREGATS
|
|
