Pumpen fьr Hydromelioration :: Serie VS
beschreibung
pumpenquerschnitt
technische daten

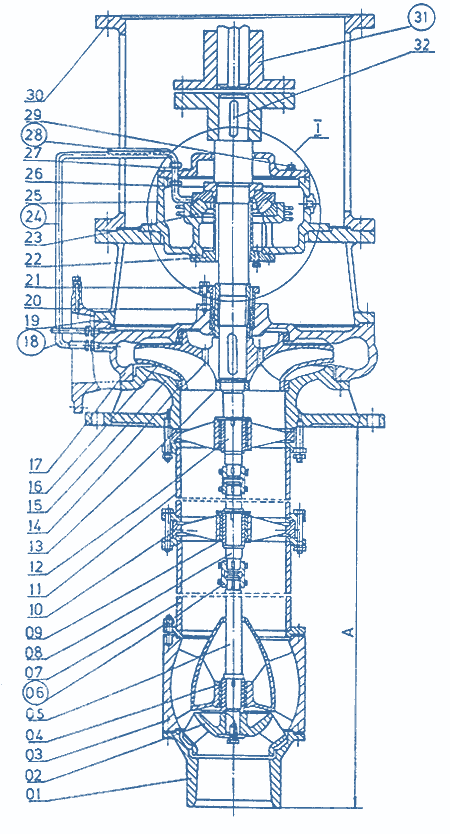

| Querschnitt der Pumpe "130VS70" |
1.Ansauggehäuse 2.diagonales Förderrad 3.Leitgehäuse 4. Lagerbuchse 5.untere Welle 6.Verbinder 7.Zwischenrohr 8.Zwischenwelle 9.Sicherheitsbuchse 10.Lagergehäuse 11.Zwischengehäuse 12.obere Welle 13.Formmutter 14.Verdichtungsring 15.Ansauggehäuse 16.Zentrifugales Förderrad 17.Druckgehäuse 18.Rohrsystem 19.Zwischengehäuse 20.Sicherheitsbuchse 21.Stopfbuchsenflansch 22.Buchse 23.radiales Druckrollenlager 24.Rohrsystem 25.Kühlraum 26.Laufbuchse 27.Deckel 28.Rohrsystem 29.Stopfen 30.Zwischengehäuse 31.Verbinder 32.Keil 33.Deckel 34.Mutter 35.Kugellager 36.Distanzring 37.Deckel |
|
|

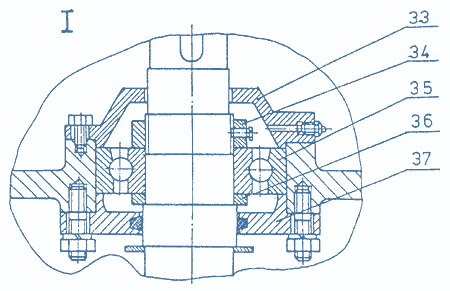

| Variante mit dem Kugellager | |
|
