Einstufige Pumpen :: Serie E, KEM, ET

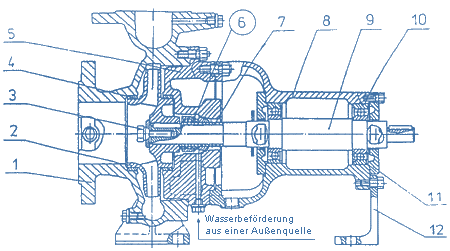

| Pumpenquerschnitt Typ "E" |
1.Gehäuse 2.Förderrad 3.Befestigunsschraube 4.Liderungsring 5.Stopfbuchsengehäuse 6.Stirnflächendichtung 7.Buchse 8.Lagergehäuse 9.Welle 10.einreihiges Kugellager 11.Deckel 12.Klaue 13.Liderungsring 14.Platte 15.Liderungsring 16.Stopfbuchsenflansch 17.Dichtung 18.Stopfbuchsenring |
 |
|

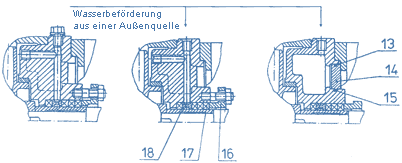

| Pumpenquerschnitt Typ "ET" | |
 |
|
| Pumpenquerschnitt Typ "KEM" |
1.Förderrad 2.Gehäuse 3.Liderungsring 4.Mutter 5.der hintere Liderungsring 6.Dichtung 7.Zwischengehäuse 8.mechanische Stirnflächendichtung 9.Aufsatzwelle 10.Sicherung 11.Sicherheitsschraube 12.Elektromotor |
 |
