Moderne Technologien
in der Pumpenherstellung

ipom» AG, die früher den Namen «Maschinenbauwerk Georgi Dimitrov», getragen hat, war im April 1947 errichtet.

Die Hauptspezialisierung des Unternehmens ist das Konstruieren und die Herstellung der Pumpen und der Pumpausrüstung. Für die nachfolgenden Jahrzehnte ist das Unternehmen zum mächtigen Kombinat geworden, das fortlaufend seine Produktion erweitert. Die Produktionsnomenklatur des Betriebs nimmt ständig zu, und hat gegenwärtig mehr als1000 Bautypen in 31 Serien erreicht. Das sind vor allem die Pumpen für das Umpumpen des reinen und verschmutzten Wassers, der aggressiven Flüssigkeiten, des Erdöls und der Erdölprodukte.

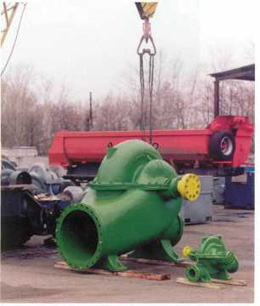

Den zentralen Platz im Produktionsprogramm nehmen die zentrifugalen einstufigen Horizontal- pumpen mit einem zweiseitigen Einlauf des Typs "D" ein. Eine Serie besteht aus 31 Pumpentypen in 95 Varianten und erfasst das Hochdruckfeld / Q - Í Diagramm /: die Fördermenge von 40 l/sek bis zu 1850 l/sek und den Druck von 15 m.in einer Stufe bis zu 160 m.in einer Stufe. In die UdSSR - GuS waren mehr als100 000 Pumpen des vorliegenden Typs geliefert.

Einen nicht wenigeren Platz nehmen im Programm «VIPOM» die mehrstufigen Pumpen des Typs «MTR» ein. Die Hauptvorzüge bestehen in der Anwendung der Innovationstechnologien. Die moderne Konstruktion, der hohe Wirkungsgrad, die erhöhte Zuverlässigkeit und Einfachheit in der Bedienung, - das alles hat den Pumpen «MTR» eine hohe Popularität unter den Konsumenten gebracht. In der Herstellung der Mehrsektionspumpen wird das hochfeste Gußeisen verwendet, das das kleinere Gewicht des Aggregates und die kompakte Konstruktion ermöglicht. Die Demontage der Pumpe ist sowohl von der Druckseite, als auch von der Ansaugseite möglich. Die Zwischenstufen der Pumpe sind unifiziert, wodurch das Ersetzen der abgenutzten Elemente vereinfacht wird.

Eine große Entwicklung haben die Pumpen für das Umpumpen des Erdöls und der Erdölprodukte bekommen. In die standardisierte Ausführung sind Stirnflächendichtungen eingeschlossen. Die elastischen Verdichtungen sind aus Hochmodulpolymeren hergestellt.

Die ständige Erneuerung der Produktion durch den Einsatz der neuen Erarbeitungen ermöglicht das hohe technische Niveau der Produktion mit der Marke «VIPOM» aufrechtzuerhalten. Das Betriebsforschungsinstitut gewährleistet die Einführung in die Produktion der modernen Materialien, die Vervollkommnung der Technologie. ►

*Neue Technologien*
	Das Qualitätsmanagementsystem entspricht den Forderungen ISO 9001:2000. Im Vergleich zu den von anderen Firmen erzeugten Pumpen ihrer Art zeichnen sich die Pumpen von "VIPOM" durch die hohe Serienunifizierung aus: • Serie "E" - 70% • Serie "E" gemäß EN 733:1995 - 67% • "D"-35% • Serie "MTR" - 23% Die Anwendung der hochwertigen Materialien in den Packungsstopfbuchen gewährleistet das moderne Niveau der «VIPOM» - Erzeugnisse. Im Unterschied zu einigen Produzenten Russlands und der GuS-Länder, die asbesthaltige Stoffe wie früher verwenden, verwendet Firma «VIPOM» für die Wellenverdichtung asbestfreie Stopfbuchsen AVKOPACK der Firma "AVKO", des Mitgliedes der ESA (Die europäische Assoziation der Produzenten von Abdichtungsstoffen). Für die Hauptproduktionsreihe werden die Packungen aus Teflon oder Kevlar verwendet. Für die chemischen Pumpen und die Pumpen für das Umpumpen von Erdölprodukten wird der "expandierte Graphit" verwendet. Der Anwendungbereich der Packungen liegt in den folgenden Grenzen: • Temperatur - von - 240 bis zu + 650 °C • Druck - bis zu 35 bar
Die technische Entwicklung gewährleisten solche Faktoren wie die hochqualifizierten ingenier-technischen Fachkräfte; die technisch ausgestattete Testbasis, die ein nach EN ISO/IEC 17025:2000 linzenziertes hydraulisches Testlaboratorium und eine Prototypenhalle einschließt; eine moderne Gießabteilung, die mit den leistungshohen Induktionsöfen und dem Laboratorium für spektrale Analyse ausgestattet ist; die Abteilung für nicht standardmässige Ausrüstung.

Neue Technologien

• Geschwindigkeit - bis zu 50 m/sek
• pH - 0 - 14
der Vorzug der in «VIPOM» - Pumpen verwendeten Packungen ist:
• hohe thermische Stabilität;
• niedriger Reibungskoeffizient - 0,08 bis zu 0,15;
• Schmirgellosigkeit;
• minimaler Verschleiß der Einzelteile unter den Packungen;
• keine Erhärtung beim Einsatz in den Angriffsmitteln;
• eine längere Betriebsdauer (um 3-4 mal länger als Baumwolle) .

In den «VIPOM» - Pumpen werden Stirnflächendichtungen der bekanntesten europäischen Firmen verwendet.

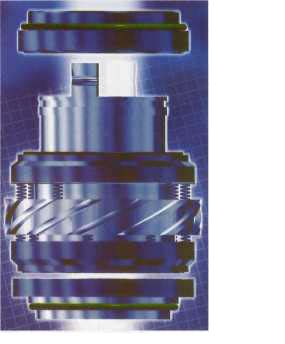

Die Stirnflächendichtungen sind hochzuverlässige sich drehende Abdichtungssysteme, die in den Pumpen zum Umpumpen von reinen, mit festen Teilchen verschmutzten, chemieaktiven, explosiven, giftigen u.ä. Medien mit der Temperatur bis zu 240°C; mit Druck bis zu 5 MPa; mit der Geschwindigkeit bis zu 20 m/sek installiert werden. Die Anschlussmaße der Verdichtungen entsprechen DIN 24 960.

Reibteile werden aus folgenden Stoffen angefertigt:
• WC - synthetisches Wolframkarbid;
• Si C - Siliziumkarbid;
• spezieller rostfreier Stahl;
• aus Graphit - 15 Abarten.
Elastische Ringe werden hergestellt aus:
• NB - Kautschuk für Flüssigkeit mit Temperatur bis zu 90°C;
• EP - Kautschuk für Flüssigkeit mit Temperatur bis zu 120°C;
• FPM / Viton / für Flüssigkeit mit Temperatur bis zu 220°C;
• PTFE / Teflon / für Flüssigkeit mit Temperatur bis zu 240°C und Angriffsmittel.

Je nach dem Einsatzsmedium und den Betriebssbedingungen, beträgt die Ressource einer Stirnflächendichtung - von 8500 bis zu 25 000 Stunden.

Eine große Bedeutung wird im Betrieb der Qualität der Lager zugeteilt. "VIPOM" verwendet Radial-,Kugel,-oder Rolllager der Firma "SKF". Die exklusive Qualität der Lager, die von dieser Firma erzeugt werden, ist eine Garantie der Effektivität und Zuverlässigkeit einer Lagereinheit und folglich des ganzen Aggregates. Eine hohe Präzision der Lager "SKF" ermöglicht, die Garantie für das Pumpaggregat bis zu drei Jahren zu verlängern.

Schwerbelastete Rotorstützen werden mit den radialen Gleitlagern aus strapazierfähigen Materialien (spezielle Bronze, wärmefester Gummi, Teflon etc.) mit Garantiebetriebsdauer 15 000 - 18 000 Stunden ausgestattet.

Im Laufe der Fertigung werden die sich drehenden Einzelteile dynamisch balanciert. ►

Neue Technologien

Vergleich der Analoga

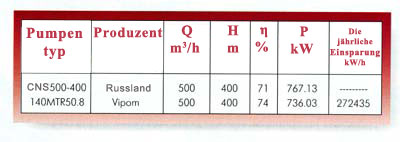

Kunde:
«Surgutneftegas» Modell «VIPOM»
140MTR50.8
Das russische Analogon:
CNS500-400

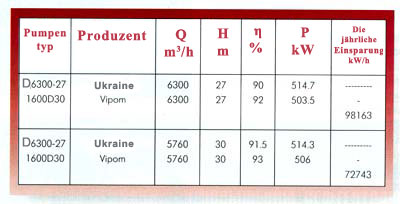

Kunde:
«Mosvodkanal»
Modell «VIPOM»:
1600D30
Das ukrainische Analogon:
D6300-27

Der richtig ausgeglichene Rotor ist das Pfand des sicheren Pumpenbetriebs. Spezielle Balanciermaschinen "SCHENCK gewährleisten den Vibrationspegel 3-5 Mal niedriger als ISO-Normen.

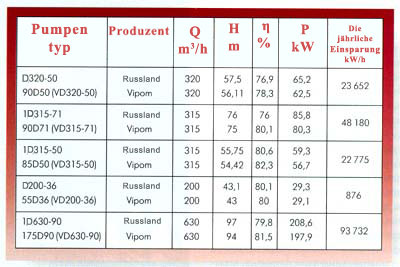

Der hohe Wirkungsgrad hat den Vorrang in der Tätigkeit der Firma. Die Hochleistung der Pumpe verringert die verbrauchte Elektroenergie bei den gewährleisteten Parametern der Fördermenge und des Drucks. Die vergleichende Tabelle des jährlichen Energiesparens spricht für sich selbst.
Gewährleistete Belieferung mit Ersatzteilen

- Das professionelle Herangehen von «VIPOM». Alle Pumpen,eingeschlossen auch die, die in den letzten 20 - 25 Jahren erzeugt sind, werden mit den Ersatzteilen von den Lagerhäusern in Bulgarien und Russland beliefert. Nicht jeder einheimische Produzent, und um so mehr eine westliche Firma, ist fähig wie der Servicedienst «VIPOM» die 30-tägliche Zustellung eines beliebigen abgenutzten Teiles für seine Ausrüstung zu gewährleisten. Das Material ist von «VIPOM» AG gewährt.
