50Е80А
![насос 50Е80А](/images/e2/50e80.jpg)
ТЕХНИЧЕСКИЕ ПАРАМЕТРЫ
n=2900 min-1 |
Тип насоса | Q l/s | H m | η % | NPSH m | kW | D2 mm |
50Е80А | 30 | 74 | 70 | 4,8 | 55 | 230 | 46 | 70 | 78 | 5 | 58 | 64 | 79 | 5,5 |

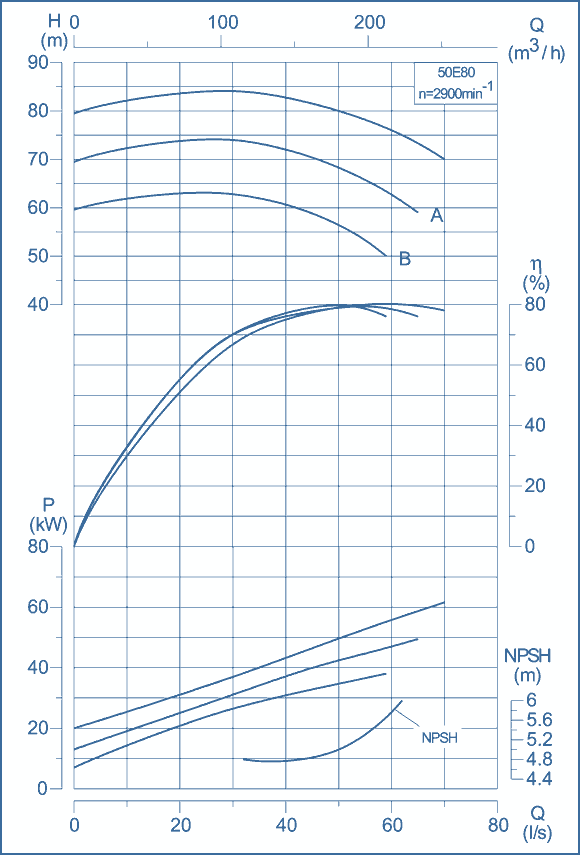

ХАРАКТЕРИСТИКИ НАСОСА
ГАБАРИТНЫЕ И ПРИСОЕДИНИТЕЛЬНЫЕ РАЗМЕРЫ НАСОСАLA | LB | LC | LD | LE | BA | BB | BC | BD | BE | HA | HB | a | Ds | Dd | d | s | t | масса, кг | 786,5 | 198 | 328 | 255 | 118 | 195 | 283 | 175 | 350 | 300 | 480 | 240 | 18 | 150 | 100 | 38 | 10 | 41 | 124,5 |
ГАБАРИТНЫЙ ЧЕРТЕЖ НАСОСА
ГАБАРИТНЫЕ И ПРИСОЕДИНИТЕЛЬНЫЕ РАЗМЕРЫ НАСОСНОГО АГРЕГАТАn | мощность, kW | LA | LB | LC | BA | BB | BC | BD | BE | HA | HB | HC | a | масса, кг | 3000 | 55 | 1694 | 198 | 1004 | 195 | 282,5 | 175 | 520 | 470 | 625 | 350 | 600 | 18 | 643,5 |

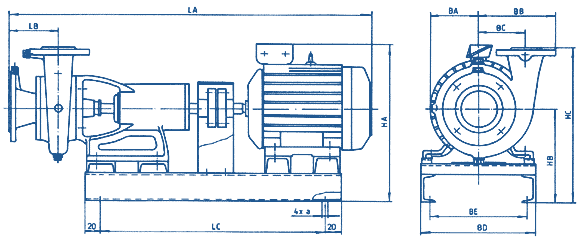

ГАБАРИТНЫЙ ЧЕРТЕЖ НАСОСНОГО АГРЕГАТА ![габаритные и присоединительные размеры](/images/e2/e2_agr.gif)
размеры фланцев по БДС EN 1092-2 ![габаритные и присоединительные размеры](/images/e2/flanec.gif)
|
|
