25Е50
ТЕХНИЧЕСКИЕ ПАРАМЕТРЫ
n=2900 min-1 |
Тип насоса | Q l/s | H m | η % | NPSH m | kW | D2 mm |
25Е50 | 16 | 54 | 70 | 3,5 | 22 | 205 | 25 | 50 | 78 | 4 | 32 | 45 | 76 | 5 |

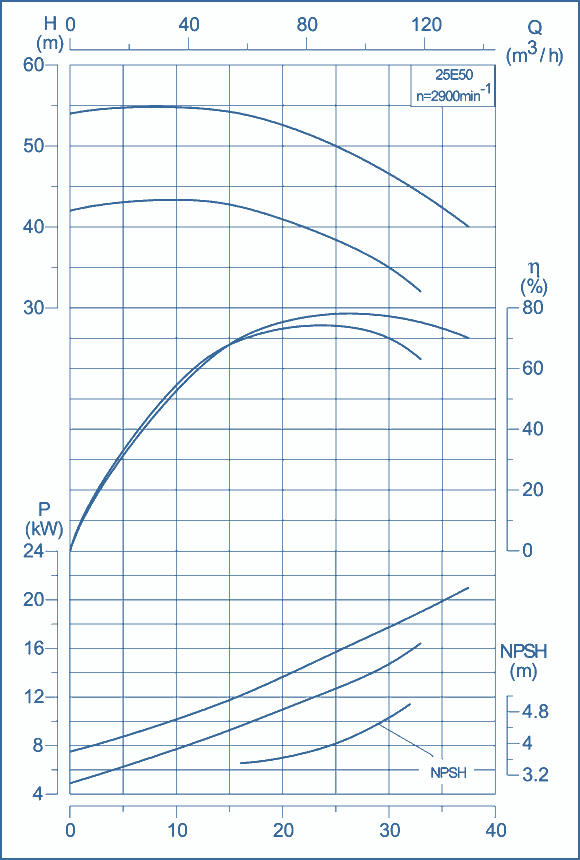

ХАРАКТЕРИСТИКИ НАСОСА
ГАБАРИТНЫЕ И ПРИСОЕДИНИТЕЛЬНЫЕ РАЗМЕРЫ НАСОСАLA | LB | LC | LD | LE | BA | BB | BC | BD | BE | HA | HB | a | Ds | Dd | d | s | t | масса, кг | 572 | 106 | 265 | 205 | 94 | 150 | 223 | 130 | 300 | 260 | 410 | 200 | 18 | 100 | 80 | 30 | 8 | 33 | 66 |
ГАБАРИТНЫЙ ЧЕРТЕЖ НАСОСА
ГАБАРИТНЫЕ И ПРИСОЕДИНИТЕЛЬНЫЕ РАЗМЕРЫ НАСОСНОГО АГРЕГАТАn | мощность, kW | LA | LB | LC | BA | BB | BC | BD | BE | HA | HB | HC | a | масса, кг | 3000 | 22 | 1310 | 106 | 827 | 150 | 222,5 | 130 | 310 | 320 | 600 | 330 | 540 | 18 | 332 |
ГАБАРИТНЫЙ ЧЕРТЕЖ НАСОСНОГО АГРЕГАТА ![габаритные и присоединительные размеры](/images/e2/e2_agr.gif)
размеры фланцев по БДС EN 1092-2 ![габаритные и присоединительные размеры](/images/e2/flanec.gif)
|
|
