25Е20А-М
ТЕХНИЧЕСКИЕ ПАРАМЕТРЫ
n=2900 min-1 |
Тип насоса | Q l/s | H m | η % | NPSH m | kW | D2 mm |
25Е20А-М | 14 | 19 | 63 | 4,5 | 5,5 | 130 | 22 | 15,5 | 77 | 4,7 | 28 | 11 | 73 | 5,3 |

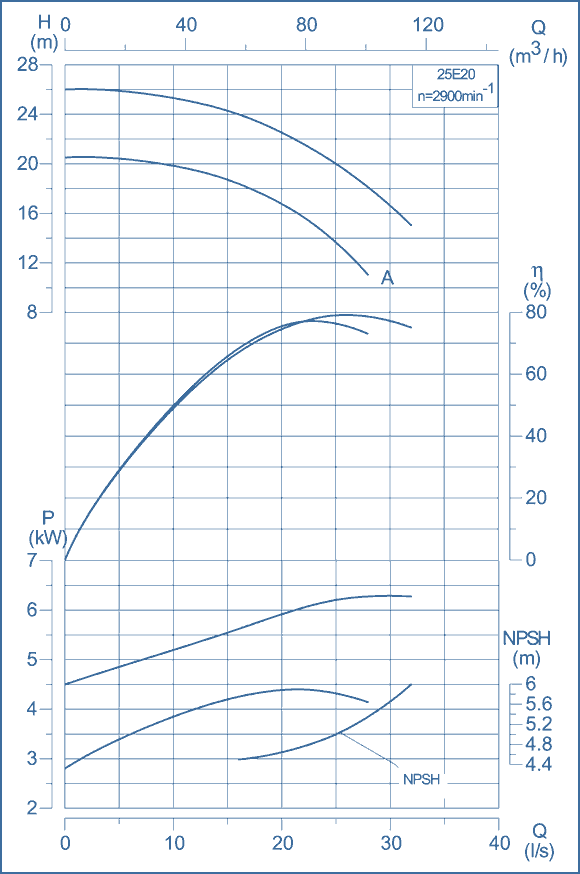

ХАРАКТЕРИСТИКИ НАСОСА
ГАБАРИТНЫЕ И ПРИСОЕДИНИТЕЛЬНЫЕ РАЗМЕРЫ НАСОСНОГО АГРЕГАТАn | мощность, kW | LA | LB | LC | LD | BA | BB | BC | BD | BE | HA | HB | HC | a | Ds | Dd | масса, кг | 3000 | 5,5 | 768 | 181 | 197 | 140 | 128 | 200 | 108 | 257 | 216 | 313 | 132 | 282 | 12 | 125 | 80 | 88,5 |
ГАБАРИТНЫЙ ЧЕРТЕЖ НАСОСНОГО АГРЕГАТА ![габаритные и присоединительные размеры](/images/e2/em_agr.gif)
размеры фланцев по БДС EN 1092-2 ![габаритные и присоединительные размеры](/images/e2/flanec.gif)
|
|
