12Е50-М
ТЕХНИЧЕСКИЕ ПАРАМЕТРЫ
n=2900 min-1 |
Тип насоса | Q l/s | H m | η % | NPSH m | kW | D2 mm |
12Е50-М | 8,5 | 53 | 62 | 3 | 11 | 202 | 12 | 50 | 70 | 4 | 16 | 44 | 72 | 6 |

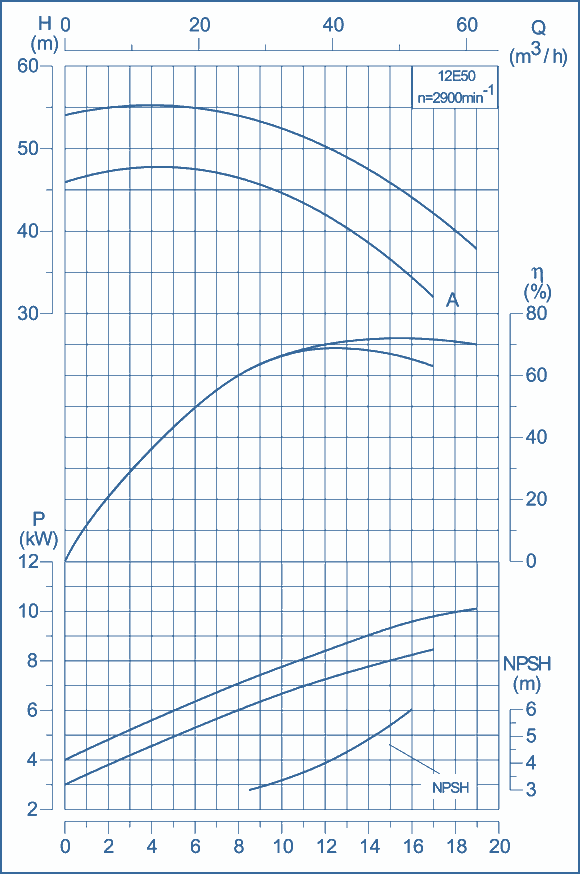

ХАРАКТЕРИСТИКИ НАСОСА
ГАБАРИТНЫЕ И ПРИСОЕДИНИТЕЛЬНЫЕ РАЗМЕРЫ НАСОСНОГО АГРЕГАТАn | мощность, kW | LA | LB | LC | LD | BA | BB | BC | BD | BE | HA | HB | HC | a | Ds | Dd | масса, кг | 3000 | 15 | 823 | 80 | 300 | 254 | 148 | 200 | 130 | 310 | 254 | 410 | 160 | 360 | 15 | 80 | 50 | 184 |
ГАБАРИТНЫЙ ЧЕРТЕЖ НАСОСНОГО АГРЕГАТА ![габаритные и присоединительные размеры](/images/e2/em_agr.gif)
размеры фланцев по БДС EN 1092-2 ![габаритные и присоединительные размеры](/images/e2/flanec.gif)
|
|
