12Е32А-М
ТЕХНИЧЕСКИЕ ПАРАМЕТРЫ
n=2900 min-1 |
Тип насоса | Q l/s | H m | η % | NPSH m | kW | D2 mm |
12Е32А-М | 8 | 29 | 60 | 3,4 | 5,5 | 156 | 11 | 27 | 69 | 3,8 | 15 | 22 | 68 | 4,8 |

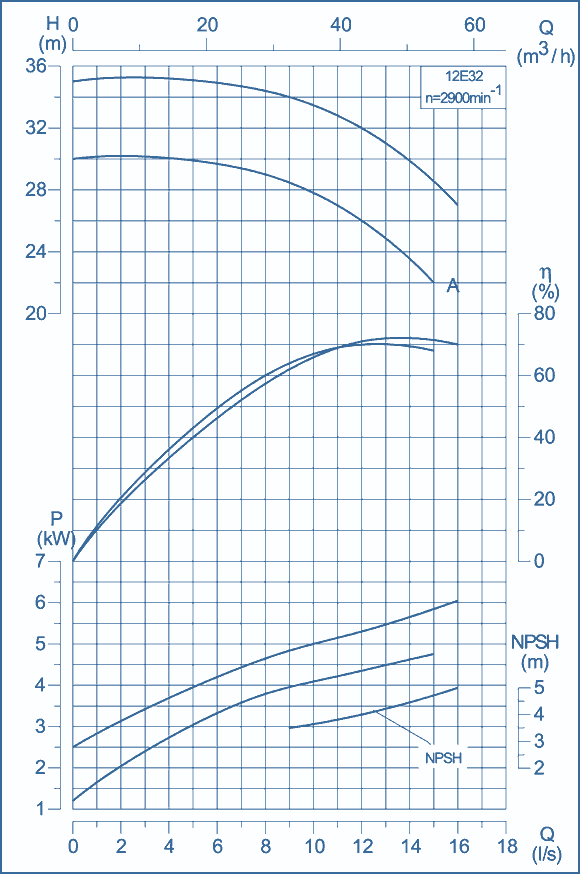

ХАРАКТЕРИСТИКИ НАСОСА
ГАБАРИТНЫЕ И ПРИСОЕДИНИТЕЛЬНЫЕ РАЗМЕРЫ НАСОСНОГО АГРЕГАТАn | мощность, kW | LA | LB | LC | LD | BA | BB | BC | BD | BE | HA | HB | HC | a | Ds | Dd | масса, кг | 3000 | 5,5 | 177 | 106 | 197 | 140 | 120 | 185 | 105 | 257 | 216 | 313 | 132 | 302 | 12 | 80 | 70 | 81,5 |

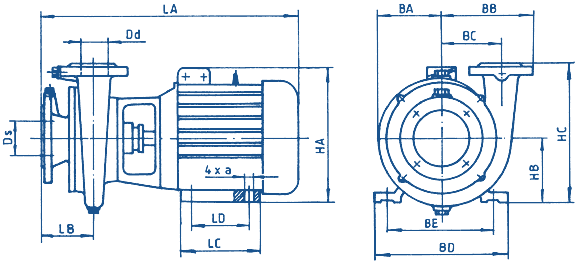

ГАБАРИТНЫЙ ЧЕРТЕЖ НАСОСНОГО АГРЕГАТА ![габаритные и присоединительные размеры](/images/e2/em_agr.gif)

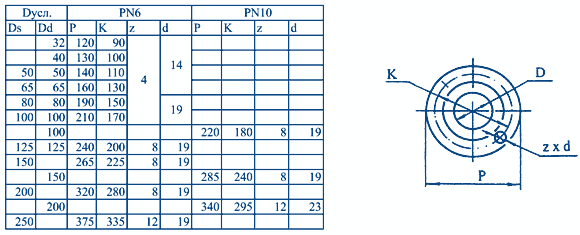

размеры фланцев по БДС EN 1092-2 ![габаритные и присоединительные размеры](/images/e2/flanec.gif)
|
|
