12Е20
ТЕХНИЧЕСКИЕ ПАРАМЕТРЫ
n=2900 min-1 |
Тип насоса | Q l/s | H m | η % | NPSH m | kW | D2 mm |
12Е20 | 8,5 | 22 | 69 | 3 | 5,5 | 142 | 12 | 20 | 75 | 3,5 | 16 | 16,5 | 73 | 5 |

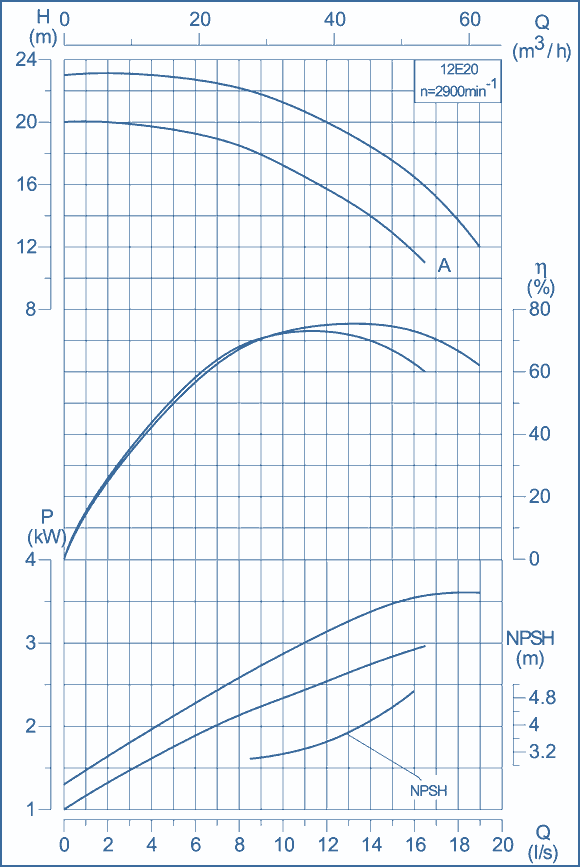

ХАРАКТЕРИСТИКИ НАСОСА
ГАБАРИТНЫЕ И ПРИСОЕДИНИТЕЛЬНЫЕ РАЗМЕРЫ НАСОСАLA | LB | LC | LD | LE | BA | BB | BC | BD | BE | HA | HB | a | Ds | Dd | d | s | t | масса, кг | 479 | 122 | 200 | 145 | 102 | 116 | 182 | 102 | 240 | 205 | 290 | 150 | 16 | 80 | 65 | 25 | 8 | 28 | 33 |
ГАБАРИТНЫЙ ЧЕРТЕЖ НАСОСА
ГАБАРИТНЫЕ И ПРИСОЕДИНИТЕЛЬНЫЕ РАЗМЕРЫ НАСОСНОГО АГРЕГАТАn | мощность, kW | LA | LB | LC | BA | BB | BC | BD | BE | HA | HB | HC | a | масса, кг | 3000 | 5,5 | 996 | 122 | 576 | 116 | 182 | 102 | 250 | 200 | 420 | 230 | 370 | 14 | 185 |
ГАБАРИТНЫЙ ЧЕРТЕЖ НАСОСНОГО АГРЕГАТА ![габаритные и присоединительные размеры](/images/e2/e2_agr.gif)
размеры фланцев по БДС EN 1092-2 ![габаритные и присоединительные размеры](/images/e2/flanec.gif)
|
|
