6Е50
ТЕХНИЧЕСКИЕ ПАРАМЕТРЫ
n=2900 min-1 |
Тип насоса | Q l/s | H m | η % | NPSH m | kW | D2 mm |
6Е50 | 4 | 54 | 50 | 3 | 7,5 | 198 | 6 | 50 | 58 | 3,5 | 8,5 | 40 | 56 | 4,5 |

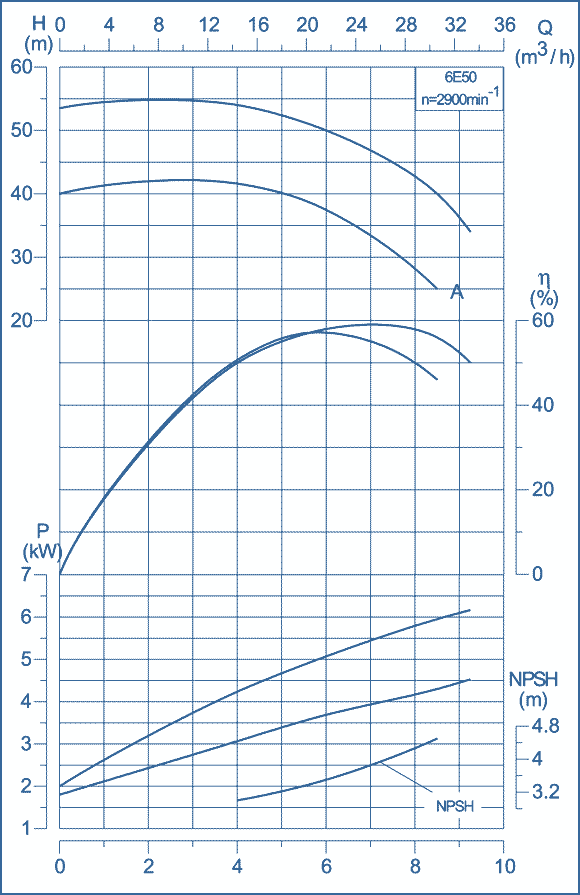

ХАРАКТЕРИСТИКИ НАСОСА
ГАБАРИТНЫЕ И ПРИСОЕДИНИТЕЛЬНЫЕ РАЗМЕРЫ НАСОСАLA | LB | LC | LD | LE | BA | BB | BC | BD | BE | HA | HB | a | Ds | Dd | d | s | t | масса, кг | 450 | 89 | 200 | 145 | 102 | 128 | 185 | 120 | 240 | 205 | 310 | 150 | 16 | 65 | 40 | 25 | 8 | 28 | 35,5 |
ГАБАРИТНЫЙ ЧЕРТЕЖ НАСОСА
ГАБАРИТНЫЕ И ПРИСОЕДИНИТЕЛЬНЫЕ РАЗМЕРЫ НАСОСНОГО АГРЕГАТАn | мощность, kW | LA | LB | LC | BA | BB | BC | BD | BE | HA | HB | HC | a | масса, кг | 3000 | 7,5 | 967 | 89 | 575 | 128 | 185 | 120 | 250 | 200 | 411 | 230 | 420 | 14 | 109,5 |
ГАБАРИТНЫЙ ЧЕРТЕЖ НАСОСНОГО АГРЕГАТА ![габаритные и присоединительные размеры](/images/e2/e2_agr.gif)
размеры фланцев по БДС EN 1092-2 ![габаритные и присоединительные размеры](/images/e2/flanec.gif)
|
|
