6Е32А-М
ТЕХНИЧЕСКИЕ ПАРАМЕТРЫ
n=2900 min-1 |
Тип насоса | Q l/s | H m | η % | NPSH m | kW | D2 mm |
6Е32А-М | 3,5 | 28 | 60 | 3,3 | 3 | 152 | 5,5 | 26 | 67 | 3,8 | 7,5 | 21 | 60 | 4,7 |

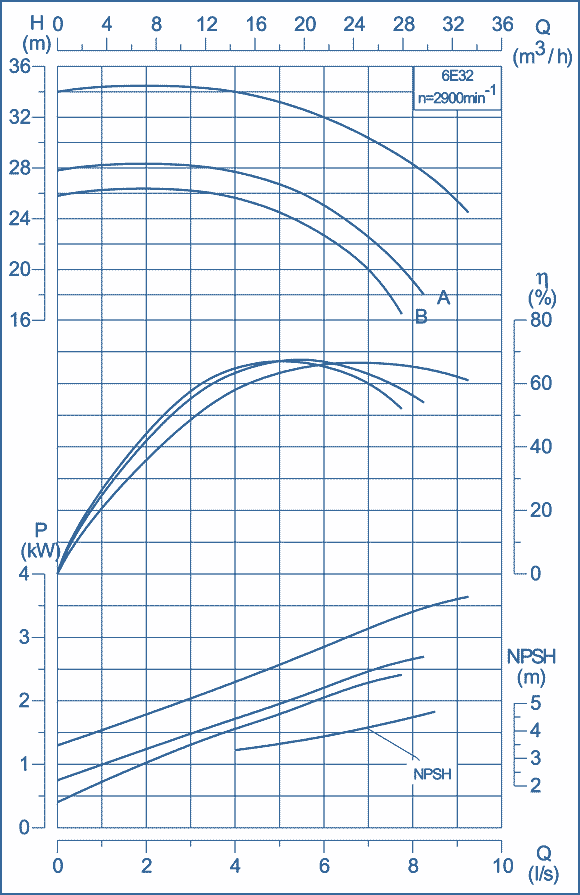

ХАРАКТЕРИСТИКИ НАСОСА
ГАБАРИТНЫЕ И ПРИСОЕДИНИТЕЛЬНЫЕ РАЗМЕРЫ НАСОСНОГО АГРЕГАТАn | мощность, kW | LA | LB | LC | LD | BA | BB | BC | BD | BE | HA | HB | HC | a | Ds | Dd | масса, кг | 3000 | 3 | 572 | 115 | 187 | 140 | 119 | 169 | 104 | 200 | 160 | 240 | 100 | 235 | 12 | 65 | 40 | 56,2 |
ГАБАРИТНЫЙ ЧЕРТЕЖ НАСОСНОГО АГРЕГАТА ![габаритные и присоединительные размеры](/images/e2/em_agr.gif)
размеры фланцев по БДС EN 1092-2 ![габаритные и присоединительные размеры](/images/e2/flanec.gif)
|
|
