6Е20А-М
ТЕХНИЧЕСКИЕ ПАРАМЕТРЫ
n=2900 min-1 |
Тип насоса | Q l/s | H m | η % | NPSH m | kW | D2 mm |
6Е20А-М | 3,5 | 17 | 60 | 3 | 1,5 | 118 | 5,5 | 15 | 69 | 3,3 | 7,5 | 11 | 63 | 4,3 |

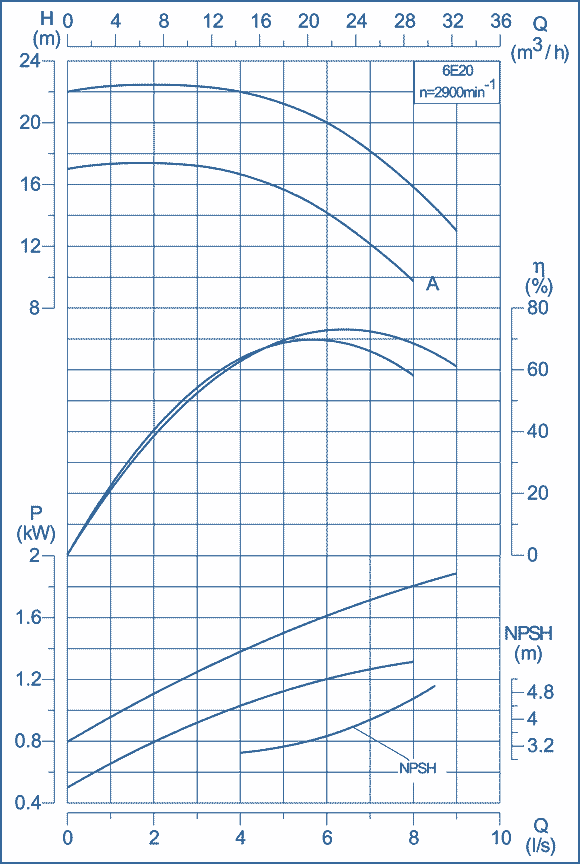

ХАРАКТЕРИСТИКИ НАСОСА
ГАБАРИТНЫЕ И ПРИСОЕДИНИТЕЛЬНЫЕ РАЗМЕРЫ НАСОСНОГО АГРЕГАТАn | мощность, kW | LA | LB | LC | LD | BA | BB | BC | BD | BE | HA | HB | HC | a | Ds | Dd | масса, кг | 3000 | 1,5 | 442 | 94 | 134 | 100 | 96 | 153 | 88 | 174 | 140 | 222 | 90 | 110 | 11 | 65 | 40 | 35,5 |
ГАБАРИТНЫЙ ЧЕРТЕЖ НАСОСНОГО АГРЕГАТА ![габаритные и присоединительные размеры](/images/e2/em_agr.gif)
размеры фланцев по БДС EN 1092-2 ![габаритные и присоединительные размеры](/images/e2/flanec.gif)
|
|
