Насосы Болгарии - предприятие VIPOM

3Е20А

ТЕХНИЧЕСКИЕ ПАРАМЕТРЫ

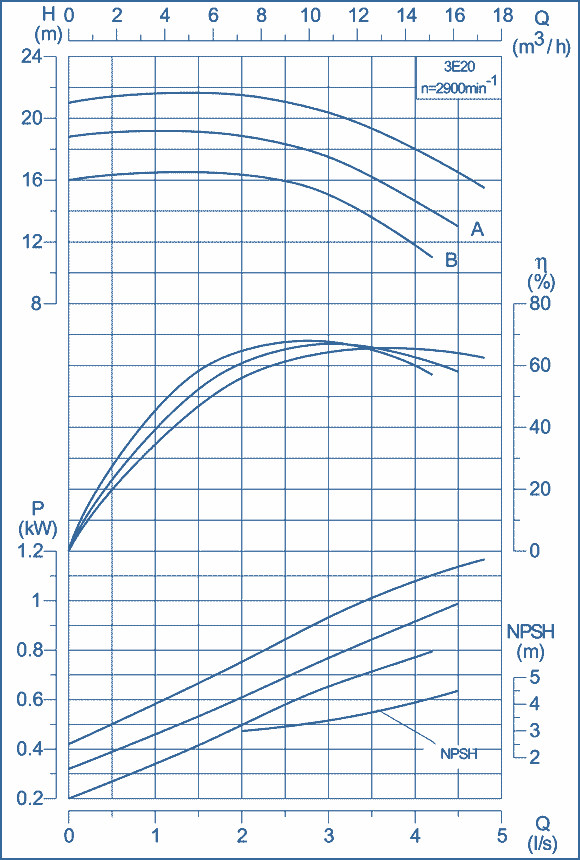

ХАРАКТЕРИСТИКИ НАСОСА

ГАБАРИТНЫЕ И ПРИСОЕДИНИТЕЛЬНЫЕ РАЗМЕРЫ НАСОСА

LA	LB	LC	LD	LE	BA	BB	BC	BD	BE	HA	HB	a	Ds	Dd	d	s	t	масса, кг
447,5	94	185	130	78	95	144	84	200	170	230	100	14	50	32	20	6	23	22

ГАБАРИТНЫЙ ЧЕРТЕЖ НАСОСА

ГАБАРИТНЫЕ И ПРИСОЕДИНИТЕЛЬНЫЕ РАЗМЕРЫ НАСОСНОГО АГРЕГАТА

n	мощность, kW	LA	LB	LC	BA	BB	BC	BD	BE	HA	HB	HC	a	масса, кг
3000	1,1	683	94	425	78,5	143,5	83,5	205	160	329	205	335	14	42,8

ГАБАРИТНЫЙ ЧЕРТЕЖ НАСОСНОГО АГРЕГАТА

размеры фланцев по БДС EN 1092-2
