технические данные, диаграммы, габаритные и установочные размеры:

400ДТ22.02

ТЕХНИЧЕСКИЕ ПАРАМЕТРЫ

n=1450 min^-1
Тип насоса	Q l/s	H m	P kW
400ДТ22.02	350-450	50-35	250

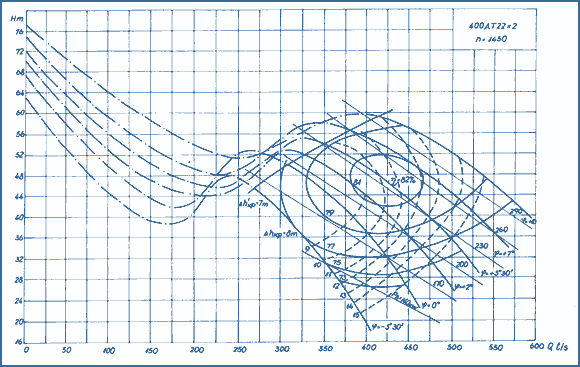

ХАРАКТЕРИСТИКИ НАСОСА

характеристики насоса

ГАБАРИТНЫЕ И ПРИСОЕДИНИТЕЛЬНЫЕ РАЗМЕРЫ НАСОСА

количество секций (длинные 1= 1600)	количество секций (короткие 1= 1100)	LC, мм
1	1	4100
2	1	570
3	1	7300
4	1	8900

ГАБАРИТНЫЕ И ПРИСОЕДИНИТЕЛЬНЫЕ РАЗМЕРЫ НАСОСНОГО АГРЕГАТА

угол регулировки, град.	мощность, kW	LD	Dy ( A)	D1 ( А)	D ( А)	Zxo ( А)	Dy ( В)	D1 ( В)	D ( В)	Zxo ( В)	S	H
-3°30	160	2190	400	840	900	12x24	400	495	535	16x23	450	770
0°, +2°, +3°30	250	2190	400	1080	1150	16x30	400	495	535	16xM20	550	860
+7°, +10°	315	2190	400	1080	1150	16x30	400	495	535	16xM20	550	860

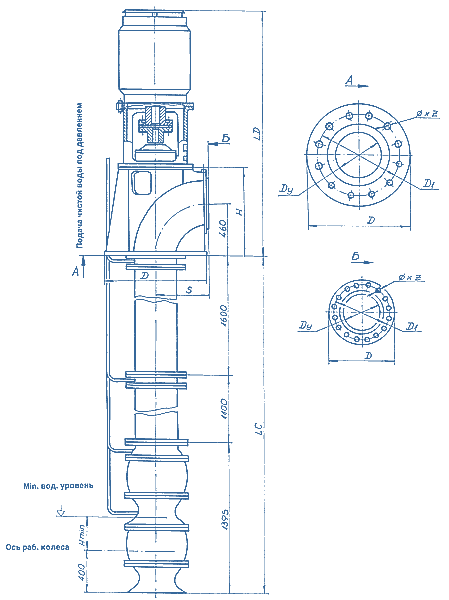

ГАБАРИТНЫЙ ЧЕРТЕЖ НАСОСНОГО АГРЕГАТА

габаритные и присоединительные размеры
