Насосы Болгарии - предприятие VIPOM

б®бл

описание
разрез насоса
общее поле рабочих характеристик

технические данные, диаграммы, габаритные и установочные размеры: при n=970 min^-1

ФВК/300-400

ТЕХНИЧЕСКИЕ ПАРАМЕТРЫ

n=1450 min^-1
Тип насоса	Q l/s	H m	η %	P kW	D2 mm
ФВК/300-400	260	53	57	315	410
	360	50	65
	480	43	64

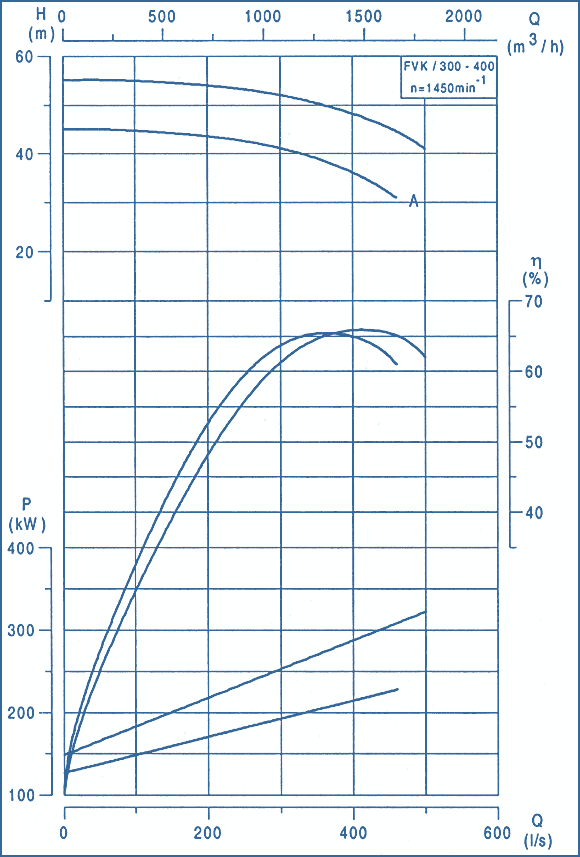

ХАРАКТЕРИСТИКИ НАСОСА

характеристики насоса

ГАБАРИТНЫЕ И ПРИСОЕДИНИТЕЛЬНЫЕ РАЗМЕРЫ НАСОСНОГО АГРЕГАТА

P, kW	BA	BB	BC	BE	HA	HB	HC	HD	HE	M	N	a	Ds	Dd	масса насоса, кг	масса агрегата, кг
315	975	550	400	325	-	-	613	213	1236	760	850	22	300	300	632	-
110	975	550	400	325	3009	1386	613	213	1236	760	850	22	300	300	632	1562

Размеры фланцев по БДС EN 1092-2

ГАБАРИТНЫЙ ЧЕРТЕЖ НАСОСНОГО АГРЕГАТА

габаритные и присоединительные размеры
