Насосы Болгарии - предприятие VIPOM

б®бл

описание
разрез насоса
общее поле рабочих характеристик

технические данные, диаграммы, габаритные и установочные размеры: при n=970 min^-1

ФВК/200-400

ТЕХНИЧЕСКИЕ ПАРАМЕТРЫ

n=1450 min^-1
Тип насоса	Q l/s	H m	η %	P kW	D2 mm
ФВК/200-400	166	38	55	160	390
	222	35	59
	185	30	57

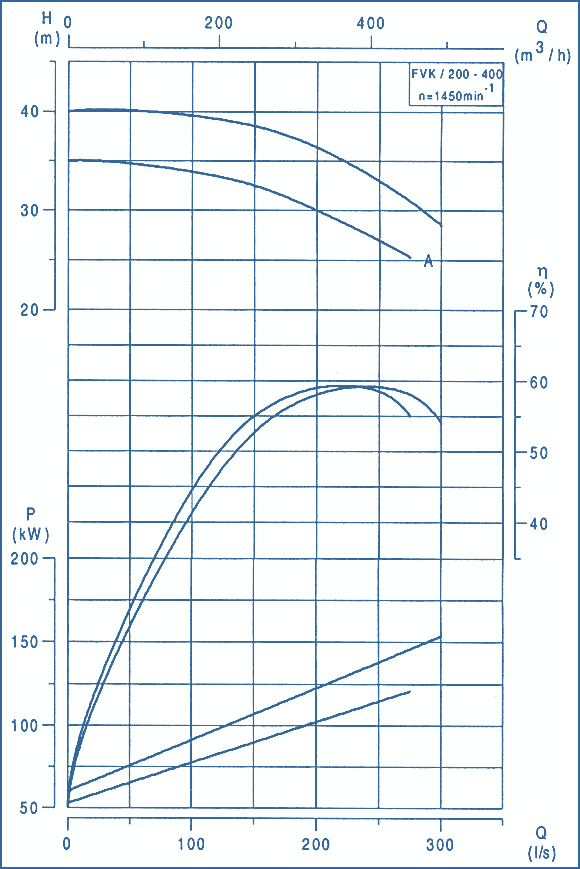

ХАРАКТЕРИСТИКИ НАСОСА

характеристики насоса

ГАБАРИТНЫЕ И ПРИСОЕДИНИТЕЛЬНЫЕ РАЗМЕРЫ НАСОСНОГО АГРЕГАТА

P, kW	BA	BB	BC	BE	HA	HB	HC	HD	HE	M	N	a	Ds	Dd	масса насоса, кг	масса агрегата, кг
160	975	550	300	310	2810	2368	467	195	1218	760	850	22	200	150	567	1527
55	975	550	300	310	2560	2118	467	195	1218	760	850	22	200	150	567	1137

Размеры фланцев по БДС EN 1092-2

ГАБАРИТНЫЙ ЧЕРТЕЖ НАСОСНОГО АГРЕГАТА

габаритные и присоединительные размеры
