K/200-400
ТЕХНИЧЕСКИЕ ПАРАМЕТРЫ
n=1450 min-1 |
Тип насоса | Q l/s | H m | η % | NPSH m | P kW | D2 mm | K/200-400 | 119,4 | 36 | 68 | 4 | 75 | 379 | 175 | 30 | 78 | 5 | 211,1 | 24 | 74 | 6,5 |

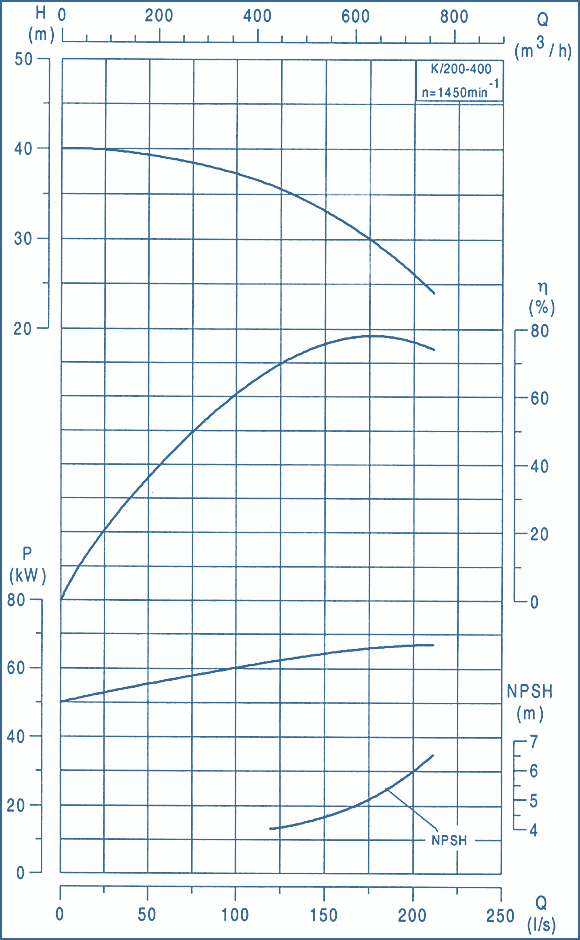

ХАРАКТЕРИСТИКИ НАСОСА
ГАБАРИТНЫЕ И ПРИСОЕДИНИТЕЛЬНЫЕ РАЗМЕРЫ НАСОСНОГО АГРЕГАТАтип насоса | мощность, kW | LA | LB | LC | HA | HB | E | M | S | масса агрегата, кг | K/200-400 | 75 | 2078 | 1088 | 360 | 450 | 650 | 660 | 620 | 22 | 994 |
ГАБАРИТНЫЙ ЧЕРТЕЖ НАСОСНОГО АГРЕГАТА![габаритные и присоединительные размеры](/images/kkv/k_gab.gif)
габаритные размеры фланцев к насосам типа K
![габаритные и присоединительные размеры](/images/kkv/flanec_k.gif)
|
|
|
