25ЕГ12
ТЕХНИЧЕСКИЕ ПАРАМЕТРЫ
n=1450 min-1 |
Тип насоса | Q l/s | H m | η % | P kW | D2 mm |
25ЕГ12 | 15 | 14 | 65 | 5,5 | 215 | 25 | 12 | 75 | 32 | 8 | 65 |

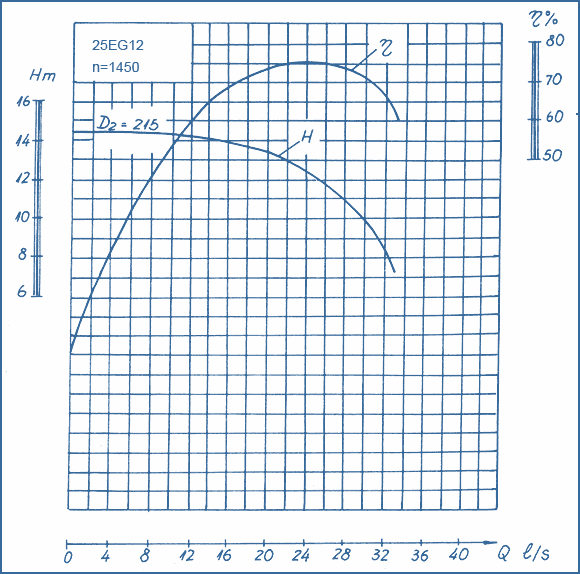

ХАРАКТЕРИСТИКИ НАСОСА
ГАБАРИТНЫЕ И ПРИСОЕДИНИТЕЛЬНЫЕ РАЗМЕРЫ НАСОСНОГО АГРЕГАТАтип насоса | мощность, kW | LA | LB | LD | BA | BB | BC | BD | BE | HA | HB | HC | масса насоса, кг | масса агрегата, кг | корпус подш. | 25ЕГ12 | 5,5 | 1372 | 210 | 760 | 120 | 256 | 153 | 300 | 350 | 626 | 448 | 648 | 116 | 197 | 4 |

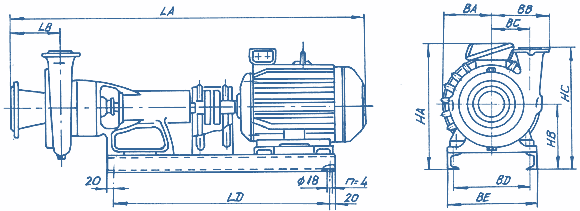

ГАБАРИТНЫЙ ЧЕРТЕЖ НАСОСНОГО АГРЕГАТА
![габаритные и присоединительные размеры](/images/eg/eg_gab.gif)

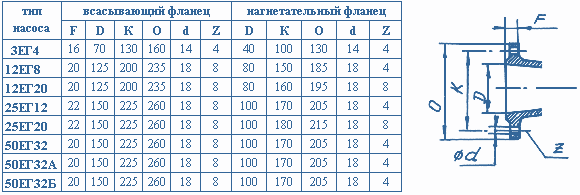

габаритные размеры фланцев к насосам типа ЕГ
![габаритные и присоединительные размеры](/images/eg/flanec_eg.gif)
|
|
|
