3ЕГ4
ТЕХНИЧЕСКИЕ ПАРАМЕТРЫ
n=1450 min-1 |
Тип насоса | Q l/s | H m | η % | P kW | D2 mm |
3ЕГ4 | 1,5 | 5 | 43 | 0,55 | 129 | 3 | 4 | 56 | 4,5 | 2,5 | 45 |

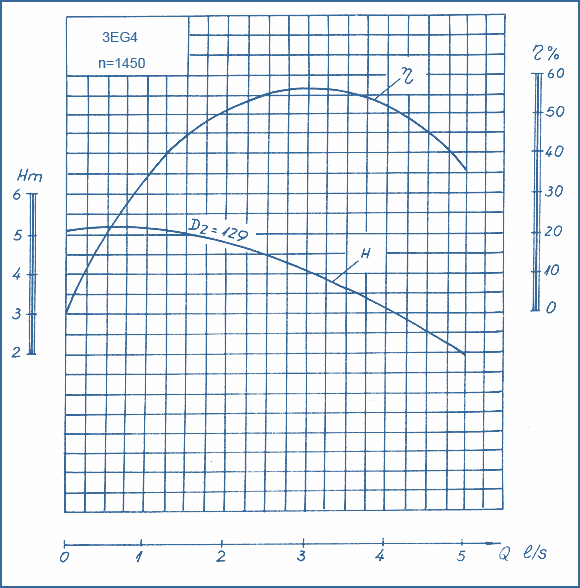

ХАРАКТЕРИСТИКИ НАСОСА
ГАБАРИТНЫЕ И ПРИСОЕДИНИТЕЛЬНЫЕ РАЗМЕРЫ НАСОСНОГО АГРЕГАТАтип насоса | мощность, kW | LA | LB | LD | BA | BB | BC | BD | BE | HA | HB | HC | масса насоса, кг | масса агрегата, кг | корпус подш. | 3ЕГ4 | 0,55 | 757 | 110 | 480 | 74 | 145 | 80 | 170 | 205 | 314 | 205 | 320 | 29 | 53 | 1 |
ГАБАРИТНЫЙ ЧЕРТЕЖ НАСОСНОГО АГРЕГАТА
![габаритные и присоединительные размеры](/images/eg/eg_gab.gif)
габаритные размеры фланцев к насосам типа ЕГ
![габаритные и присоединительные размеры](/images/eg/flanec_eg.gif)
|
|
|
