описание

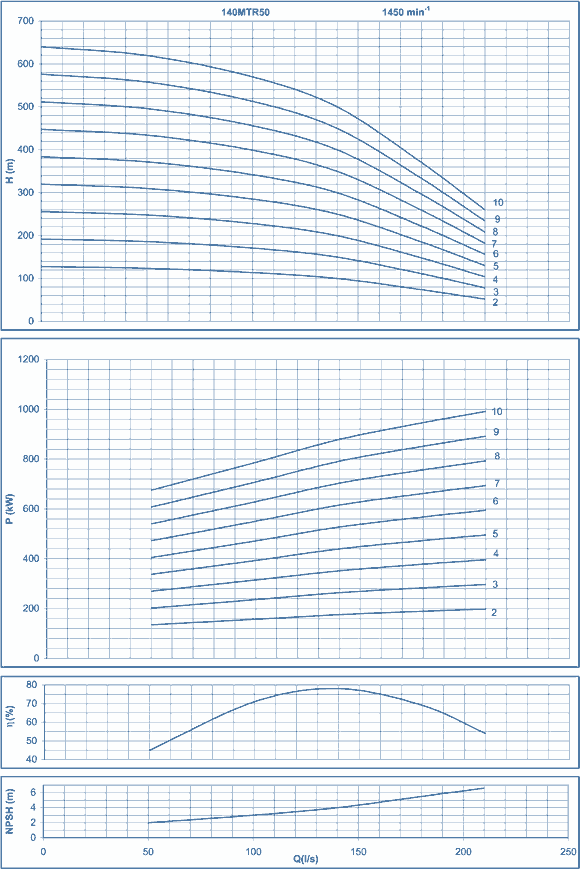

разрез насоса общее поле рабочих характеристик технические данные, диаграммы, габаритные и установочные размеры: 140МТР50.9
| ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| n=1450 min-1 | ||||||
| Тип насоса | Q l/s | H m | η % | NPSH m | P kW | D2 mm |
140МТР50.9  | 100 | 513 | 71 | 2 | 1000 | 435 |
140 | 450 | 78 | 3 | |||
180 | 333 | 69 | 4 | |||
ХАРАКТЕРИСТИКИ НАСОСА
тип насоса | LA | LB | LC | LD | LE | LF | масса, кг |
140МТР50.9 | 672 | 1519 | 1369 | 1599 | 747 | 2789 | 3505 |

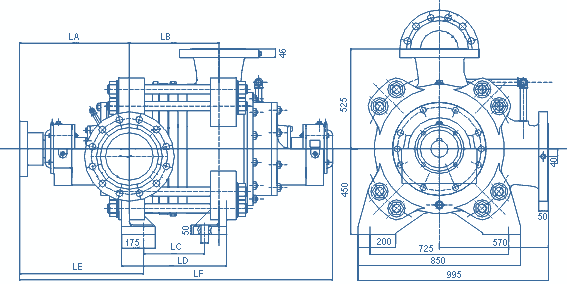

ГАБАРИТНЫЙ ЧЕРТЕЖ НАСОСА
 |
ГАБАРИТНЫЕ И ПРИСОЕДИНИТЕЛЬНЫЕ РАЗМЕРЫ НАСОСНОГО АГРЕГАТА
Агрегат | Р, kW | LA | LB | LC | LD | BA | BB | BC | HA | HB | HC | масса, кг |
140MTР50.9 | 1000 | 4635 | 598 | 1519 | 747 | 570 | 1150 | 1250 | 1275 | 740 | 1265 | 6935 |

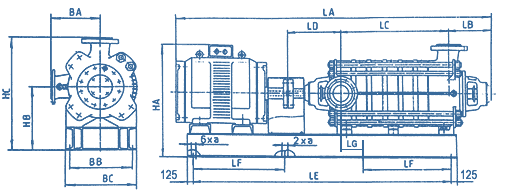

ГАБАРИТНЫЙ ЧЕРТЕЖ НАСОСНОГО АГРЕГАТА

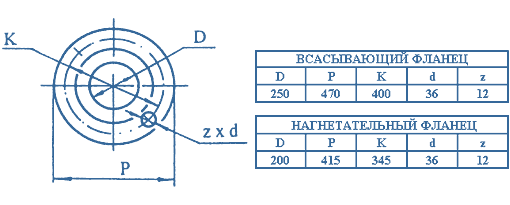

 Размеры фланцев  |
