Главная  >>  Продукция  >>  Насосы для загрязненных жидкостей  >>  Серия ЕП
разрез насоса
описание
технические данные, диаграммы, габаритные и установочные размеры

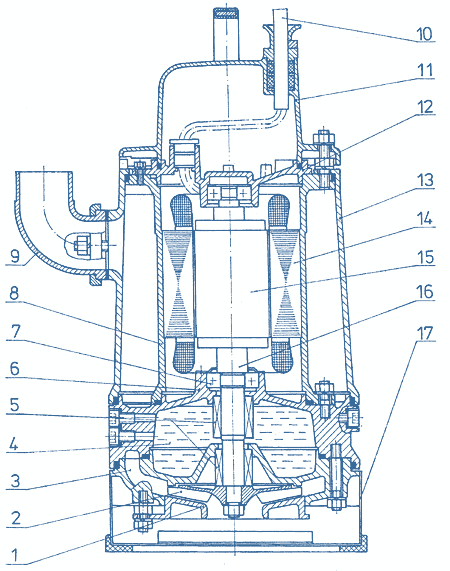

Разрез насоса типа "ЕП"
  1. Всасывающая крышка
  2. Рабочее колесо
  3. Диффузор
  4. Масляный заряд
  5. Механический сальник
  6. Корпус подшипника
  7. Подшипник
  8. Корпус статора
  9. Колено
  10. Кабель
  11. Крышка
  12. Корпус подшипника
  13. Корпус внешний
  14. Статор с намотками
  15. Ротор
  16. Вал
  17. Приемная сетка
Чертеж насоса серии ЕП
