Видинска помпа pumpsДиагональные трубчатые насосы :: Серия ДТ
pumps

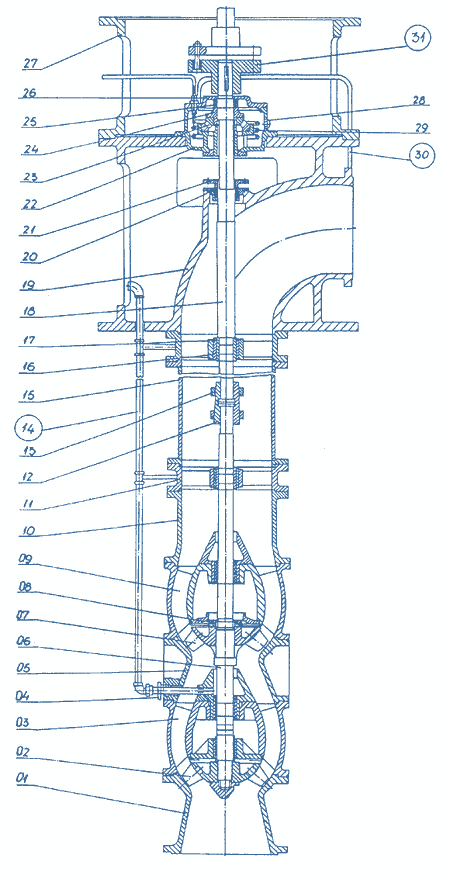

Разрез насосa типа ДТ 1.Корпус всасывающий
2.Рабочее колесо
3.Корпус направляющий
4.Ниппель
5.Корпус подшипника конусный
6.Вал нижний
7.Рабочее колесо II ступени
8.Гайка
9.Корпус направляющий II ступени
10.Корпус промежуточный
11.Корпус подшипника
12.Втулка соединительная
13.Кольцо верхнее
14.Система трубчатая
15.Труба промежуточная
16.Втулка подшипника
17.Втулка предохранительная
18.Вал верхний
19.Колено
20.Корпус сальника
21.Фланец сальника
22.Ванна охлаждающая
23.Подшипник упорно радиальный роликовый
24.Втулка опорная
25.Гайка круглая
26.Крышка
27.Щит промежуточный
28.Маслоуказатель
29.Змеевик
30.Система трубчатая
31.Соединитель
Чертеж насоса серии ДТ
