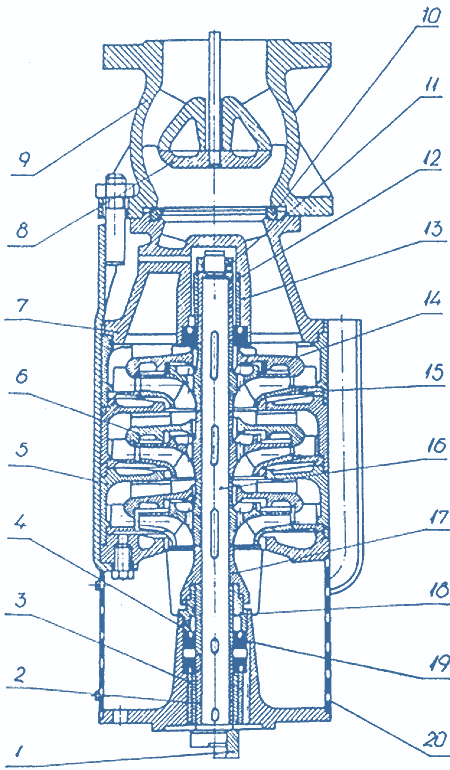

| Разрез насоса типа ПВ 6"¸ 12" |
1.Диск 2.Втулка предохранительная 3.Втулка подшипника 4.Корпус всасывающий 5.Корпус промежуточный 6.Аппарат направляющий 7.Корпус нагнетательный 8.Клапан 9.Корпус 10.Уплотнитель 11.Гайка 12.Втулка предохранительная 13.Втулка подшипника 14.Кольцо уплотнительное 15.Рабочее колесо 16.Вал 17.Втулка предохранительная 18.Втулка лабиринтная 19.Уплотнитель 20.Решетка |
|
|

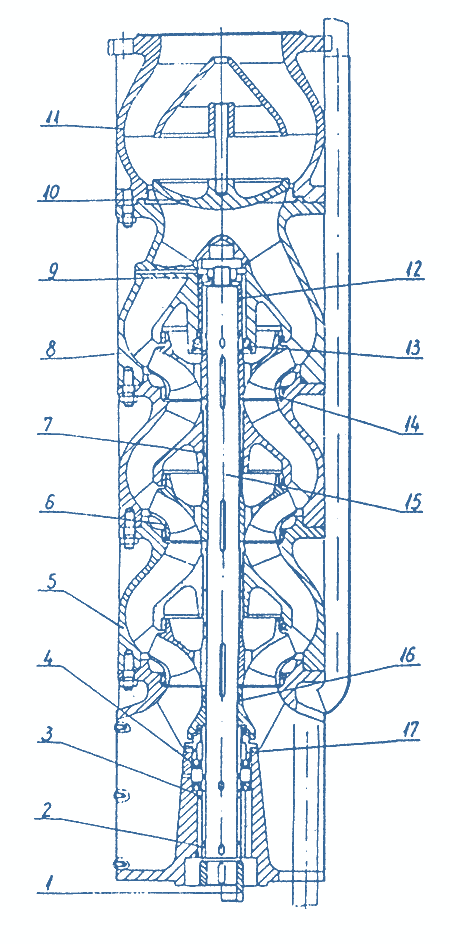

| Разрез насоса типа ПВ 14" |
1.Диск 2.Втулка предохранительная 3.Втулка подшипника 4.Корпус всасывающий 5.Аппарат направляющий 6.Рабочее колесо 7.Втулка 8.Аппарат направляющий 9.Гайка круглая 10.Клапан 11.Корпус нагнетательный 12.Втулка предохранительная 13.Уплотнитель 14.Кольцо уплотнительное 15.Вал 16.Втулка промежуточная 17.Втулка лабиринтная |
|
