Главная  >>  Продукция  >>  Центробежные насосы двухстороннего входа  >>  Серия ДВ
разрез насоса
описание
общее поле рабочих характеристик
технические данные, диаграммы, габаритные и установочные размеры

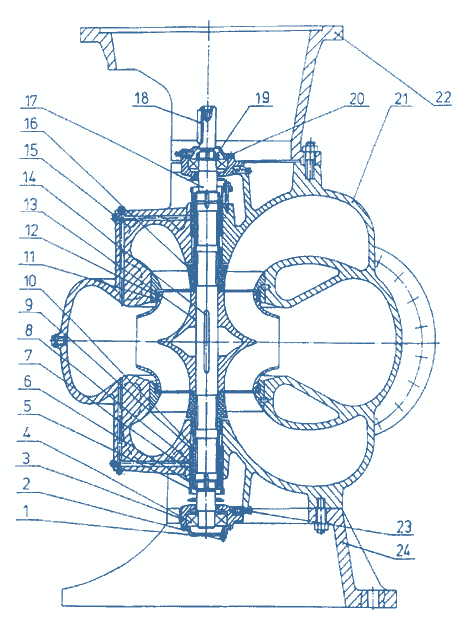

Разрез насосов типа ДВ
  1. Крышка
  2. Пресмасленка
  3. Корпус подшипника
  4. Подшипник качения
  5. Фланец сальниковый
  6. Гайка специальная
  7. Набивка
  8. Кольцо сальниковое
  9. Кольцо
  10. Втулка предохранительная
  11. Кольцо лабиринтное
  12. Кольцо уплотнительное*
  13. Колесо рабочее
  14. Шпонка
  15. Крышка
  16. Втулка
  17. Вал
  18. Шпонка
  19. Гайка
  20. Крышка
  21. Корпус
  22. Корпус верхний
  23. Болт
  24. Корпус нижний
*ПРИ ДОПОЛНИТЕЛЬНОЙ ЗАЯВКЕ.
Чертеж насоса серии ДВ
