Одноступенчатые и многоступенчатые насосы :: Серия МВ

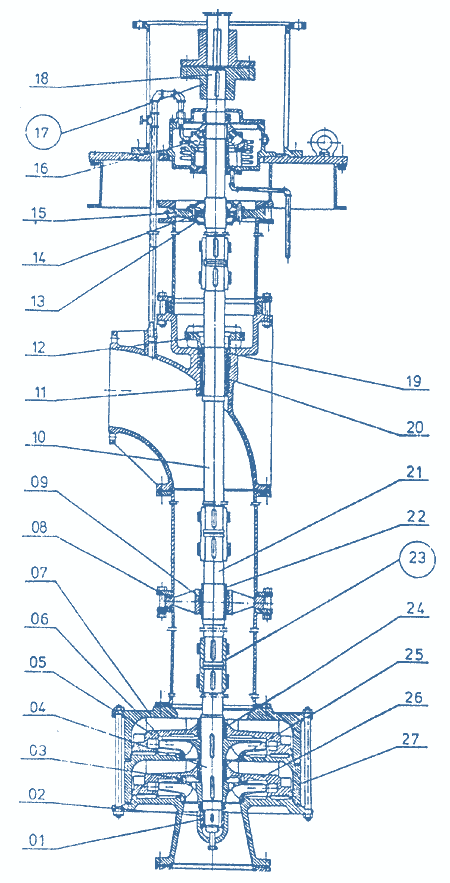

| Разрез насоса типа МВ |
1. Втулка предохранительная 2. Втулка подшипника 3. Кольцо уплотнительное 4. Вал 5. Аппарат направляющий 6. Рабочее колесо 7. Корпус нагнетательный 8. Корпус подшипника 9. Втулка подшипника 10.Вал 11.Втулка 12.Фланец сальника 13.Крышка 14.Подшипник качения 15.Корпус подшипника 16.Подшипник упорно радиальный 17.Соединитель 18.Вал 19.Набивка 20.Втулка предохранительная 21.Вал 22.Втулка предохранительная 23.Соединитель 24.Втулка распорная 25.Втулка лабиринтная 26.Аппарат направляющий 27.Корпус промежуточный |
|
