Главная  >>  Продукция  >>  Насосы для загрязненных жидкостей  >>  Серия ФКС
разрез насоса
описание
общее поле рабочих характеристик
технические данные, диаграммы, габаритные и установочные размеры

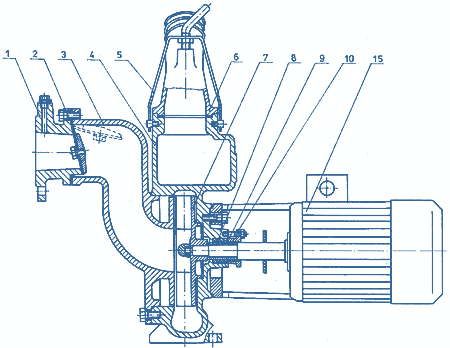

Разрез насоса 6ФКС7М
  1. Корпус всасывающий
  2. Клапан
  3. Колено
  4. Корпус нагнетательный
  5. Скоба
  6. Штуцер
  7. Колесо рабочее
  8. Набивка
  9. Втулка
    защитная
  10. Фланец сальниковый
  11. Корпус подшипника
  12. Подшипник
  13. Вал
  14. Крышка
  15. Электро-
    двигатель
Чертеж насоса 6ФКС7М

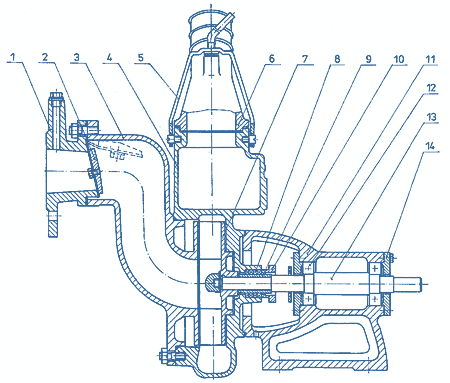

Разрез насоса типа ФКС
Чертеж насоса серии ФКС
