xимические насосы

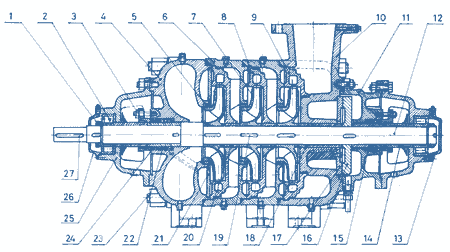

Разрез насоса типа "МТР" 1.Контрагайка
2.Подшипник роликовый
3.Фланец сальника
4.Корпус всасывающий
5.Кольцо уплотнительное
6.Корпус промежуточный
7.Колесо рабочее
8.Аппарат направляющий
9.Диффузор
10.Корпус нагнетательный
11.Корпус сальника
12.Вал
13.Крышка
14.Втулка
15.Втулка сальника
16.Диск уплотнительный
17.Диск уравновешивающий
18.Втулка компенсирующая
19.Шпонка
20.Втулка промежуточная
21.Диск
22.Кольцо сальника
23.Болт соединительный
24.Уплотнение сальниковое
25.Корпус подшипника
26.Крышка
27.Шпонка
Чертеж насоса серии МТР

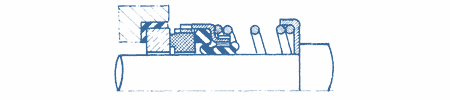

Вариант "Уплотнение механическое"
вариант - Уплотнение механическое
