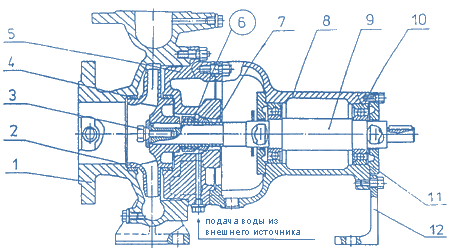

| Разрез насоса типа "Е" |
1.Корпус 2.Колесо рабочее 3.Болт крепежный 4.Кольцо уплотнительное 5.Корпус сальников 6.Торцевое уплотнение 7.Втулка 8.Корпус подшипников 9.Вал 10.Однорядный шариковый подшипник 11.Крышка 12.Лапа 13.Кольцо уплотнительное 14.Диск 15.Кольцо уплотнительное 16.Фланец сальников 17.Уплотнитель 18.Кольцо сальниковое |
 |
|

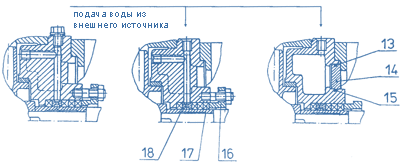

| Разрез насоса типа "ЕТ" | |
 |
|

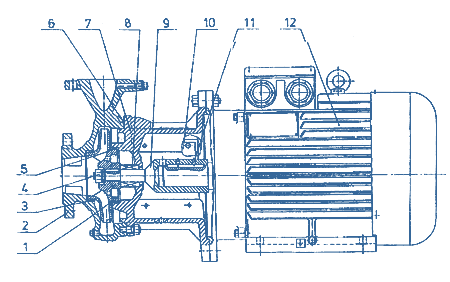

| Разрез насоса типа "КЕМ" |
1.Колесо рабочее 2.Корпус 3.Кольцо уплотнительное 4.Гайка 5.Кольцо уплотнительное заднее 6.Уплотнитель 7.Корпус промежуточный 8.Механическое торцевое уплотнение 9.Вал-наставка 10.Предохранитель 11.Винт стопорный 12.Электродвигатель |
 |
