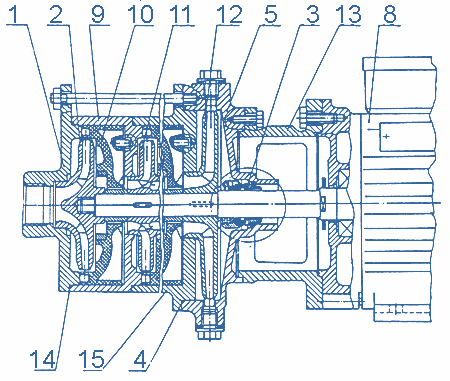

| Разрез насосов типа Вида 12, Вида 13, Вида 14, Вида 15 |
1.Корпус всасывающий 2, 11, 12.Колесо рабочее 3.Механическое уплотнение 4.Кольцо 5.Корпус нагнетательный 6.Cornet 7.Уплотнение 8.Электродвигатель 9.Промежуточный корпус 10.Аппарат направляющий 13.Соединительный кожух 14.Кольцо 15.Соединительный корпус с фланцем 16.Фланец сальника 17.Уплотнитель сальниковый |
|
|

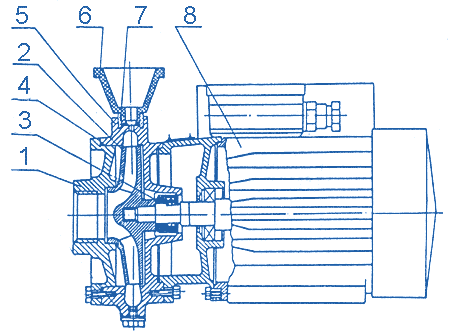

| Разрез насосов типа Вида 16(1ЕМ38), Вида 17(1ЕМ50), Вида 18(1ЕМ62) | |
|
|
|

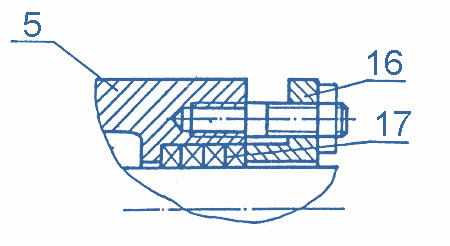

Вариант с сальниковым уплотнением (Вида 1; 3; 4; 5; 6(Е1М38); 7(Е1М50); 8(Е1М62)) |
|
|
